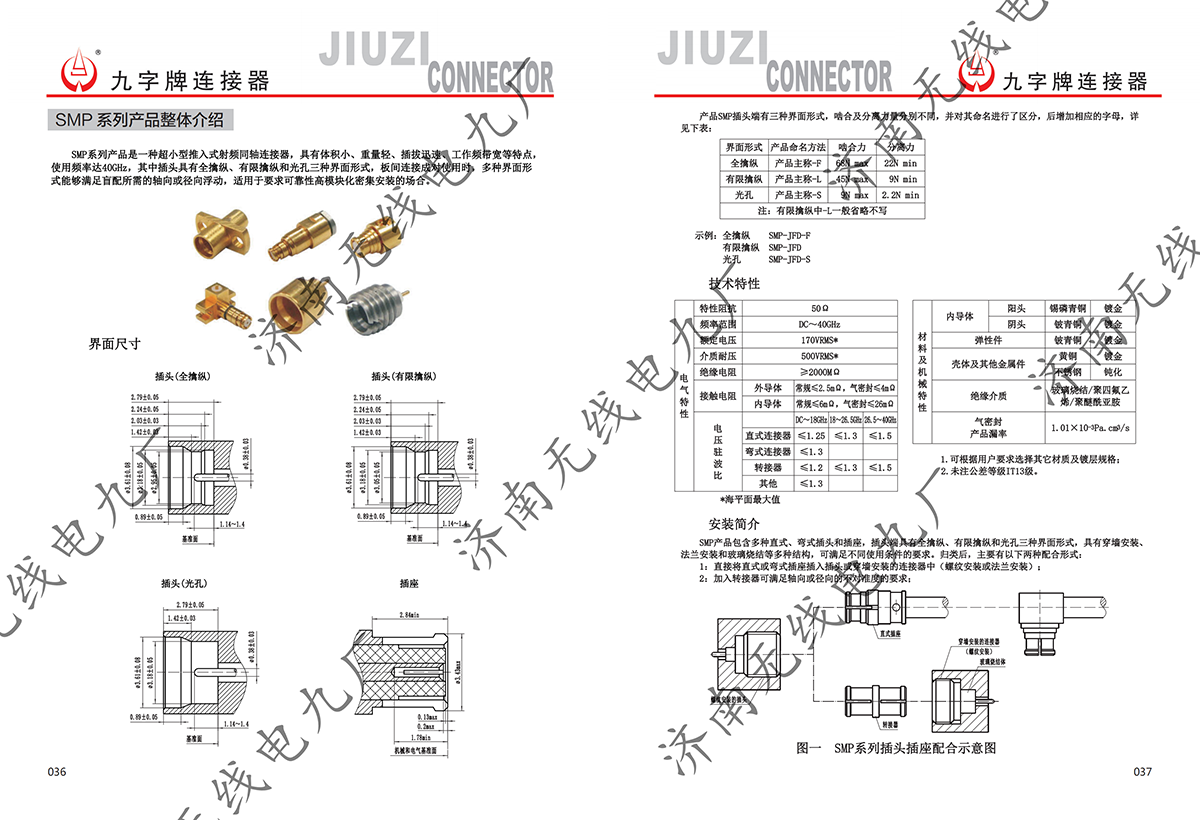

SMP系列产品

SMP系列产品是一种超小型推入式射频同轴连接器，具有体积小、重量轻、插拔迅速、工作频带宽等特点，使用频率达40GHz，其中插头具有全擒纵、有限擒纵和光孔三种界面形式，

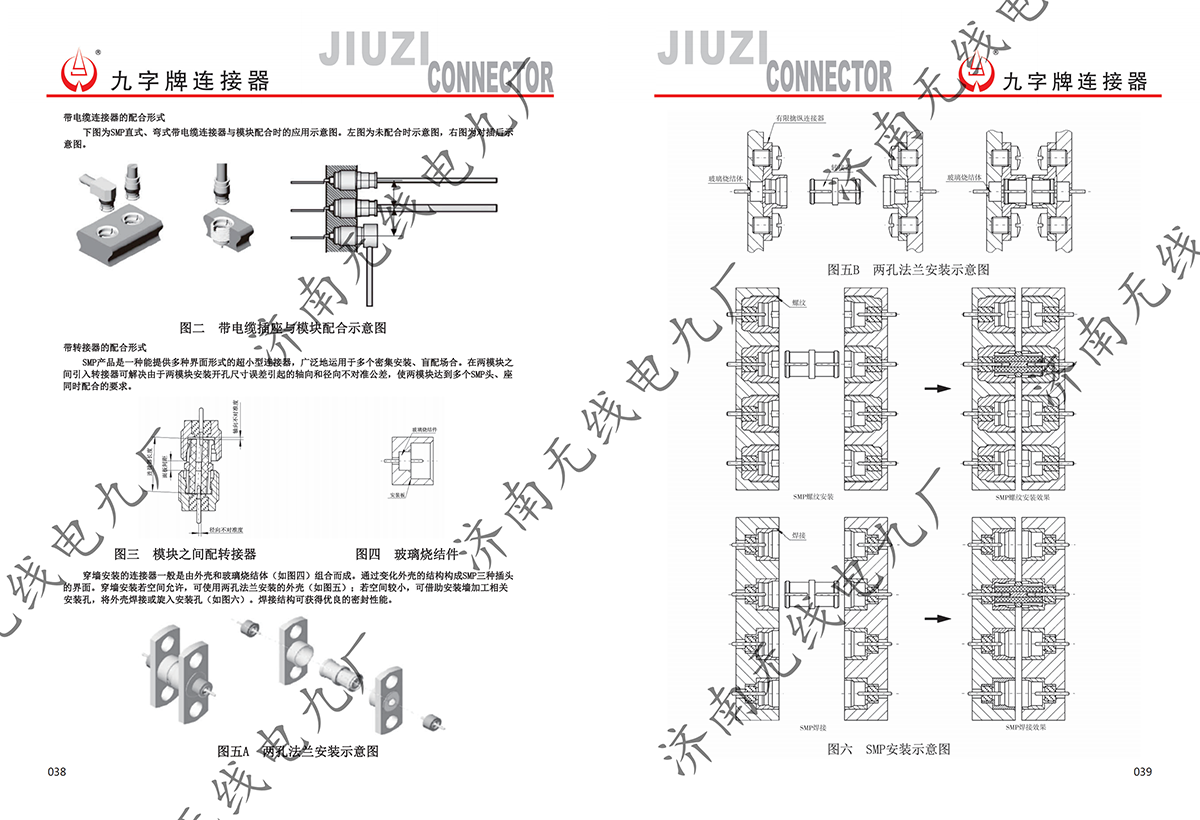

板间连接成对使用时，多种界面形式能够满足盲配所需的轴向或径向浮动，适用于要求可靠性高模块化密集安装的场合。

电气特性：

    特性阻抗：50Ω

    频率范围：DC~40GHz

    额定电压：170VRMS*（海平面最大值）

    介质电压：500VRMS*（海平面最大值）

    电压驻波比：

           频率范围：DC~18GHz  18~26.5GHz  26.5~40GHz

           直式连接器：≤1.25            ≤1.3               ≤1.5

           弯式连接器：≤1.3

           转接器：       ≤1.2              ≤1.3               ≤1.5

            其他：         ≤1.3

    接触电阻：

                外导体：常规≤2.5mΩ；气密封≤4mΩ

                内导体：常规≤6mΩ；气密封≤26mΩ

    绝缘电阻：≥2000MΩ

材料及机械特性：

    内导体：

        阳头：锡磷青铜 镀金

        阴头：铍青铜 镀金

    弹性件：铍青铜 镀金

    壳体及其他金属件：黄铜 镀金；不锈钢 钝化

    绝缘介质：玻璃烧结/聚四氟乙烯/聚醚酰亚胺

    气密封产品漏率：1.01*10^-3Pa·cm³/s

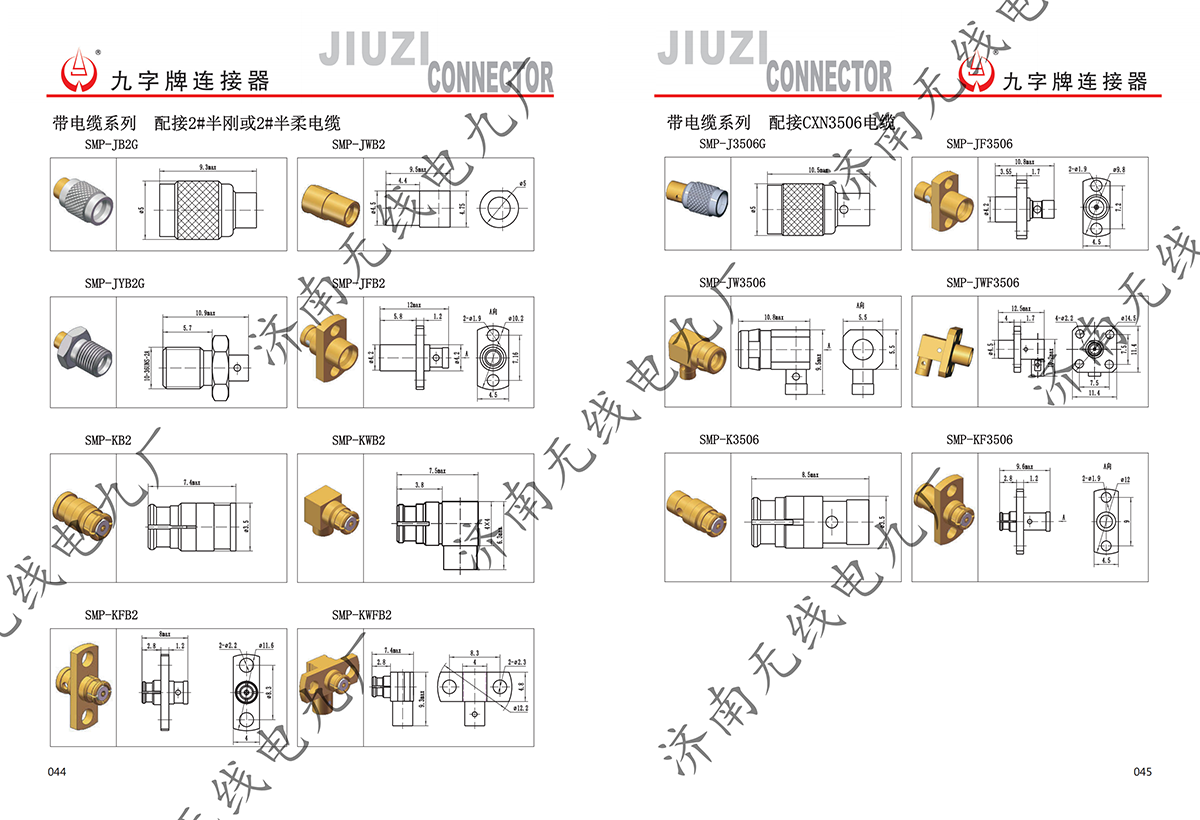

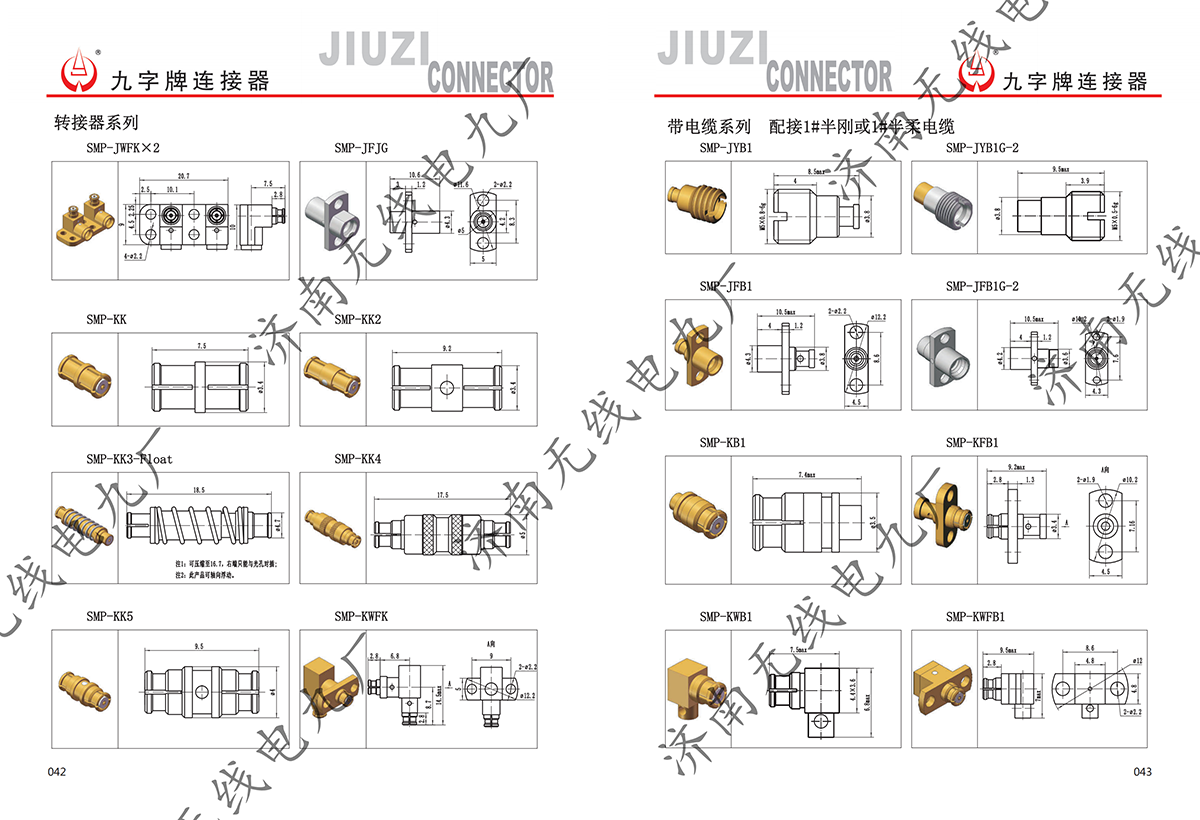

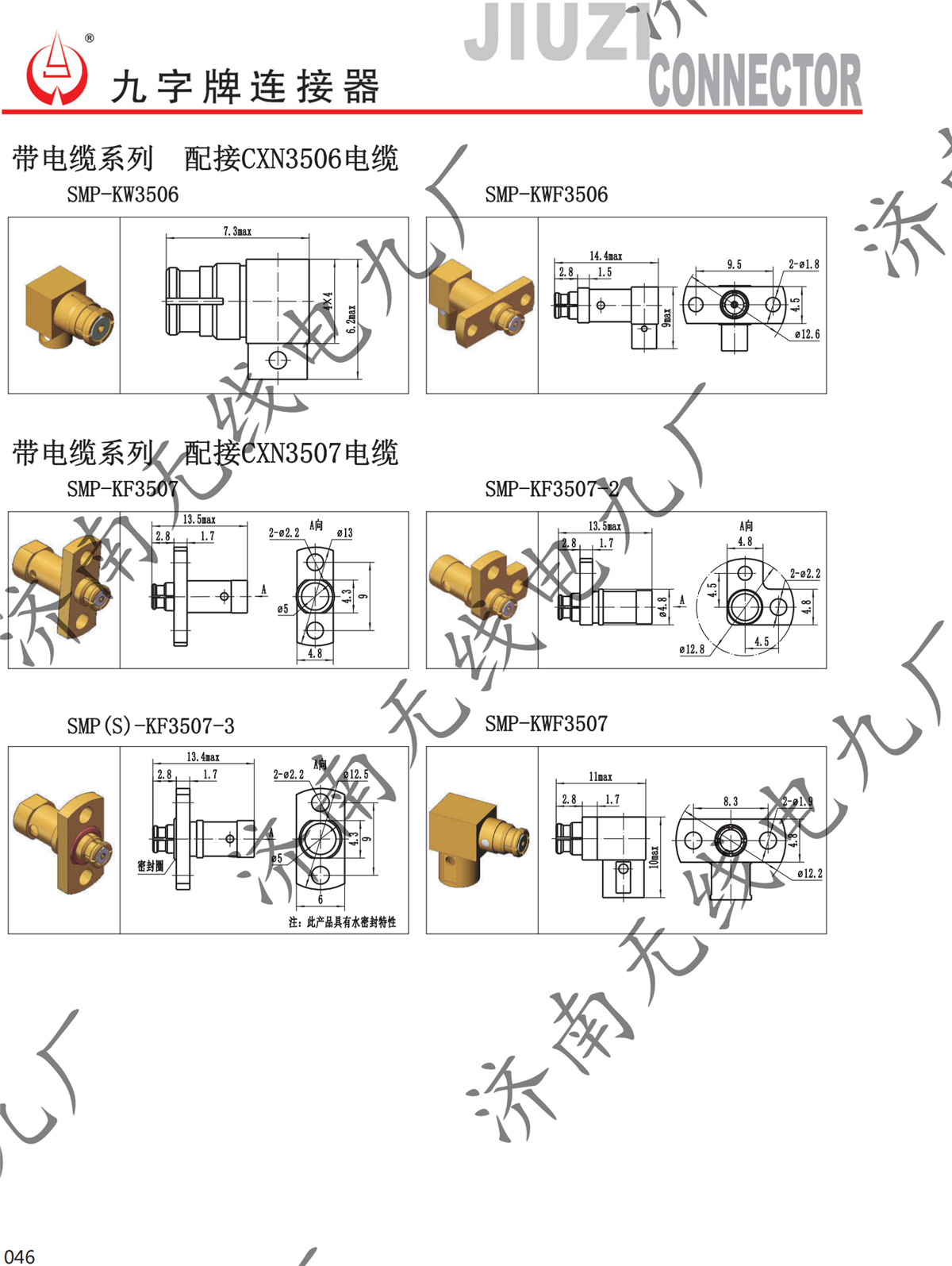

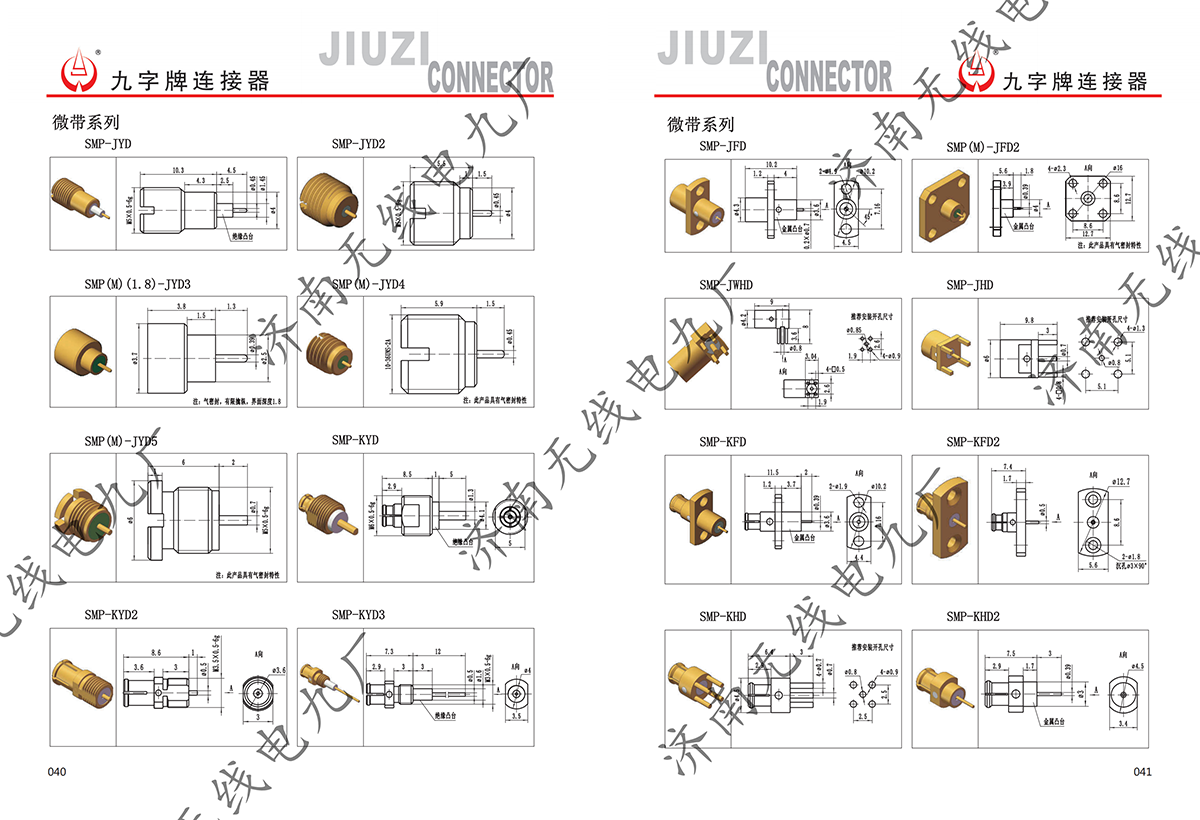

产品SMP插头端有三种界面形式，啮合及分离力量分别不同，并对其明明进行了区分，后增加相应的字母。

    界面形式        产品命名方法    啮合力         分离力

    全擒纵            产品主称-F     68N max     22N min

    有限擒纵        产品主称-L      68N max     22N min

    光孔               产品主称-S      68N max     22N min

注：有限擒纵中-L一般省略不写。
